Контроллер автоматического наведения камеры на говорящего
Обсудить этот продукт
(18 мнений)
|
|
|
Цена:
116,250.00 р.
|
|
|
Вес товара: 2 kg
|
|
|
|
Контроллер автоматического наведения камеры на говорящего - устройство, позволяющее объединить систему видеоконференц-связи и конгресс-систему для автоматизации процесса проведения видеоконференций.
Разработанный нашей фирмой универсальный контроллер управления камерами ВКС, позволяет:
1. Принимать данные о включенном микрофоне (или об очередности их включения, если очередь допускается алгоритмом проведения видеоконференции)
2. преобразовывать их в интерфейс управления камерой (например VISCA или PELCO)
3. Передавать команды в кодек системы видеоконференц-связи или непосредственно в камеру, если в камере предусмотрен порт управления (типа RS232/485).

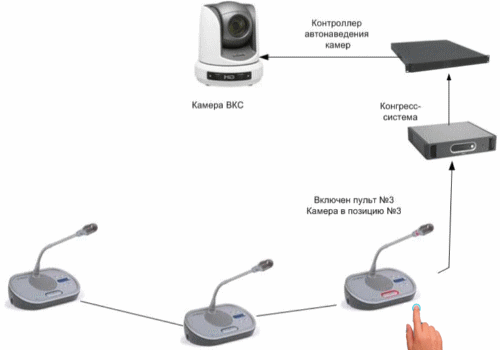

В общем виде схема подключения контроллера управления видеоконференцией следующая:
В контроллере автонаведения камер ВКС возможно программировать позиции, соответствующие включаемым микрофонам или любым другим устройствам, подающим сигнал на контроллер или конгресс-систему.
Контроллер автоматического управления камерой системы видеоконференц-связи (автонаведения камер ВКС) существенно упрощает процесс проведения видеоконференций. Камера поворачивается на включенный микрофон автоматически.
Таким образом, функции оператора видеоконференции сводятся только к контролю за своевременностью включения микрофонов говорящими!
Помимо автоматизации и облегчения процесса проведения видеоконференций, наш контроллер позволяет увеличить количество препозиций - зон наведения камеры ВКС (камер, если используется несколько камер), а так же программировать алгоритм наведения (плавный зум, общий план и т.п.).
Контроллер управления ВКС может так же управлять матричным видеокоммутатором (например Kramer). При включении определенного микрофона, Контроллер будет подавать команду: "Повернуть камеру №ХХ в позицию №УУ, Включить вход видеокоммутатора №АА на выход видеокоммутатора №ВВ".

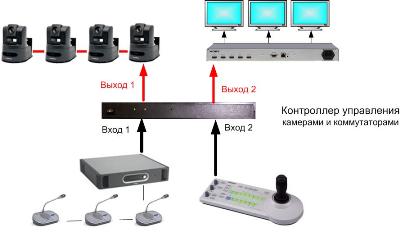

В этом случае, схема включения контроллера управления поворотными камерами и видеокоммутатором будет такая:
C помощью опции "Радиокнопка" - контроллер позволяет подстраивать запомненную позицию наведения камеры (Preset) непосредственно во время конференции с помощью радиобрелка.
Кнопки запоминания позиции камеры есть на самом контроллере, но не всегда удобно во время видеоконференции бегать к оборудованию, которое может находиться в другом помещении. С помощью радиокнопки подстройка препозиций осуществляется легко и непринужденно, с контролем на экране.
Опция порт-сплиттер для подключения джойстика позволяет подключать помимо контроллера ещё и пульт ручного управления с джойстиком. Таким образом, помимо автоматического режима, есть возможность управлять камерой (камерами) видеоконференц-связи и с пульта.
Если требуется управлять камерами с компьютера, то для этого нашей фирмой разработана программа управления поворотными камерами - "Программный джойстик". Данная программа эмулирует работу джойстика, позволяет выбирать нужную камеру и двигать по осям, зуммировать, а так же использовать другие функции.

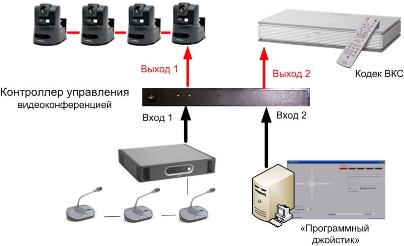

Схема подключения системы видеоконференц-связи с программой "Программный джойстик":
При необходимости, наши инженеры готовы доработать контроллер управления камерами и дополнить необходимыми функциями. Для этого мы готовы совместно с заказчиком подготовить техническое задание и реализовать требуемые функции в устройстве.
>
Алгоритм настройки и работы контроллера автонаведения камер ВКС на говорящего.
1. Подключить к порту №1 Контроллера управления камерами ВКС центральный блок Конгресс-системы,
2. Подключить к порту №2 Контроллера управления камерами ВКС кодек ВКС или камеру (камеры) ВКС,
3. Включить последовательно Конгресс-систему, Кодек (Камеры) и затем Контроллер управления камерами,
4. Для ввода Контроллера управления камерами ВКС в режим программирования зон наведения (пресетов) нажать кнопку «PRESET» на корпусе или на радиобрелке,
5. Навести камеру с помощью штатного ИК пульта или джойстика на требуемый пульт конгресс-системы и нажать кнопку включения микрофона на пульте на более чем 1 секунду. Контроллер управления камерами ВКС запомнит позицию камеры и зафиксирует её за данным пультом. При нажатии на кнопку микрофона данного пульта, Контроллер будет отправлять Камере ВКС абсолютную позицию, запомненную при программировании.
6. Отключить кнопку запрограммированного микрофона и направить Камеру ВКС на следующий пульт. Повторить для следующего пульта (зоны наведения) пункт 5.
7. После программирования всех требуемых зон и позиций (пультов), нажать кнопку «PRESET» на корпусе или на радиобрелке. Контроллер автонаведения камер ВКС выходит из режима программирования зон наведения и переходит в дежурный режим. Теперь при нажатии на пульт Конгресс-системы будет вызываться соответствующая зона и камера видеоконференц-системы будет наводиться на запрограммированную позицию.
8. Если требуется ручная подстройка запрограммированной зоны автонаведения Камеры, при включенном пульте Конгресс-системы нажать кнопку «PRESET» на корпусе или на радиобрелке на более чем 1 сек. и затем нажать повторно для перехода в дежурный режим.
9. Если требуется временно перейти на ручное управление, то можно использовать либо штатный ИК пульт от кодека ВКС (или камеры), либо джойстик типа RM-NS1000.
Посмотреть видеоролик - работа контроллера автоматического наведения камер системы видеоконференц-связи на включенный микрофон
За дополнительной информацией по контроллеру автонаведения PTZ-камер обращайтесь по телефону (495) 643-67-03
|
|
|
