Умощнитель сотового сигнала PicoCell 1800 BST.
Повышение выходной мощности сотовых репитеров 1800 МГц, расширение зоны радиопокрытия сотового ретранслятора для больших площадей или сложных условий

Ретранслятор PicoCell 1800 BST является дополнителным усилительным устройством, предназначенным для установки в составе рестрансляторной системы 1800 МГц диапазона внутри помещений, где уровень сигнала или усиление недостаточены для уверенной работы абонентских телефонов.

Как правило, основной ретранслятор располагается как можно ближе к наружней антенне и обслуживает близко расположенные к нему зоны, а часть выходного сигнала основного ретранслятора подается на магистральный кабель для обслуживания удаленных зон здания. Однако, в любом радиокабеле происходит затухание радиосигнала, и чем длинее радиокабель, тем больше потери полезного сигнала. В случаях, когда удаленные зоны расположены на расстояниях дальше 50-100 метров от блока усилителя, целесообразно использовать в качестве дополнительного бустера- компенсатора потерь ретранслятор PicoCell 1800 BST.

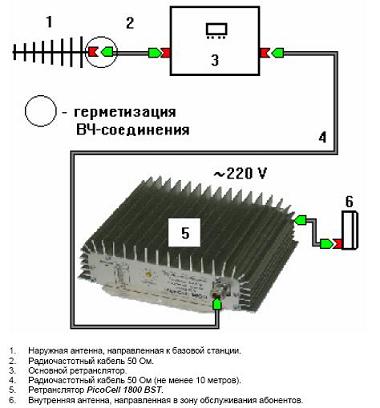

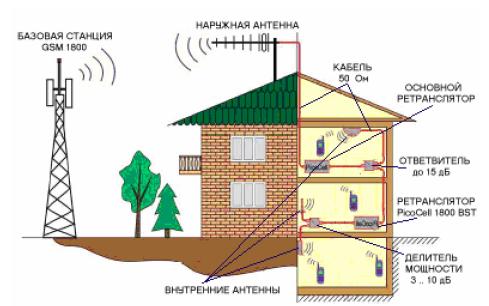

Типичная схема системы с ретранслятором PicoCell 1800 BST изображена на рисунке. Система работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на основной ретранслятор, где этот сигнал усиливается до необходимого уровня. Далее сигнал (полностью или частично, через ответвитель, как показано на рисунке) поступает на ретранслятор PicoCell 1800 BST, где этот сигнал дополнительно усиливается, поступает на внутреннюю антенну и излучается к абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются через делители. В помещении уровень сигнала становится достаточным для работы радиотелефона. В свою очередь, сигналы от сотовых телефонов принимаются внутренней антенной и поступают в PicoCell 1800 BST, где усиливаются на 30дБ и поступают на основной ретранслятор и, дополнительно усилившись, на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Одновременно может работать столько радиотелефонов, сколько может обслужить базовая станция.

picocell 1800BST повышение мощности репитера сотового сигнала

Выходная мощность PicoCell 1800 BST автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый радиотелефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ-облучение владельцев сотовых телефонов по сравнению с вариантом использования такого телефона без ретранслятора.

Площадь зоны покрытия при использовании системы «ретранслятор – усилитель» увеличиваются по сравнению с одиночным ретранслятором в 1,5 - 3 раза. Усилитель может использоваться с любыми ретрансляторами, работающими в стандарте GSM 1800 МГц и имеющими коэффициент усиления 60дБ и выходную мощность до 20дБм. Наиболее эффективно использование усилителя с ретрансляторами, имеющими регулировку усиления. Усилитель имеет индикацию полной мощности в направлении на абонента.

Выходная мощность всей системы «ретранслятор – усилитель» становится порядка 30 dbm, суммарный коэффициент усиления порядка 80 дБ. Стоимость системы из недорогого репитера и бустера значительно меньше стоимости мощного ретранслятора с сопоставимыми характеристиками!

Таким образом, теперь есть оборудование для увеличения зоны покрытия уже установленной системы ретрансляции сотового сигнала или для обеспечения сотового покрытия без прокладывания лишних проводов к абонентским антеннам!

Компенсатор потерь бустер сотового сигнала booster picocell 1800 BST

Свойства бустера PicoCell 1800 BST :

• Бустер обеспечивает дополнительное усиление сотового сигнала в имеющейся системе ретрансляции 1800МГц диапазона.

• Бустер обеспечивает высокое качество работы сотовых телефонов внутри зданий, в офисах, вестибюлях гостиниц, подвалах, ангарах или иных местах с плохими условиями приема сигнала сотовой станции.

• Позволяет использовать сотовые телефоны стандарта GSM 1800 любых производителей без дополнительных кабельных подключений.

• Уменьшает вероятность прерывания связи, замираний, выпадания сигнала в помещениях с пороговым уровнем принимаемого сигнала, что позволяет пользоваться сотовым телефоном во всем помещении, а не в его отдельных местах.

• Уменьшает СВЧ-облучение владельцев сотовых телефонов за счет снижения уровня мощности СВЧ-излучения сотового телефона, необходимого для устойчивой связи.

• Имеет глубокую регулировку усиления и индикацию уровня выходного сигнала в виде светодиодной шкалы значений, а также защиту от перегрузки усилительных каскадов.
